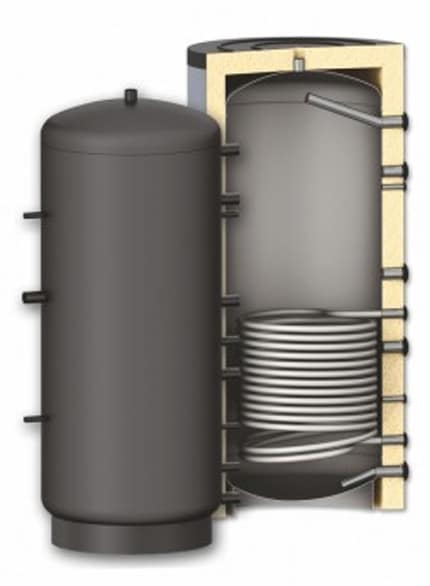

Puhverpaagid ühe soojusvahetiga – PR
Kogub katla toodetud soojust. Sobiv iga küttesüsteemi jaoks. Tagab biomassi katla optimaalse töörežiimi, võimaldades selle töötlust nominaalsel võimsusel, isegi kui küttesüsteem ei vaja kogu toodetud soojusenergiat. Toodetud soojus akumuleeritakse ja salvestatakse puhvermahutis ning seda saab kasutada isegi siis, kui katel on ise jahtunud.

Energiasäästlikkus

Hea välimus

Lihtne paigaldus

Mugav ülevaatuseks

Lisaseadmed elektriküteks
Omadused
- Eemaldatav kõrge efektiivsusega soojustus, paksusega 100 mm ja PVC välimine kest RAL 9006 värviga
- Temperatuurianduri paigaldamine mitmesugustes asukohtades
- Paagi välimine pind on krunditud
- Soojusvaheti spiraal
- Kõik keermed on sisemised
- Sisse- / Väljapääsühendused – 180 kraadi nurga all
- Lihtne paigaldus
- Valikuline komplekt elektrilise küttesüsteemi jaoks, nominaalse võimsusega 3 kW, 4,5 kW, 6 kW või 7,5 kW
Suurused, liitrites:
300, 500, 800, 1000, 1500, 2000, 2500, 3000
Energiasäästlikkus
- Direktiiv 2010/30 /EL, määrus 812/2013:
- Klass C– sõltuvalt mahust.

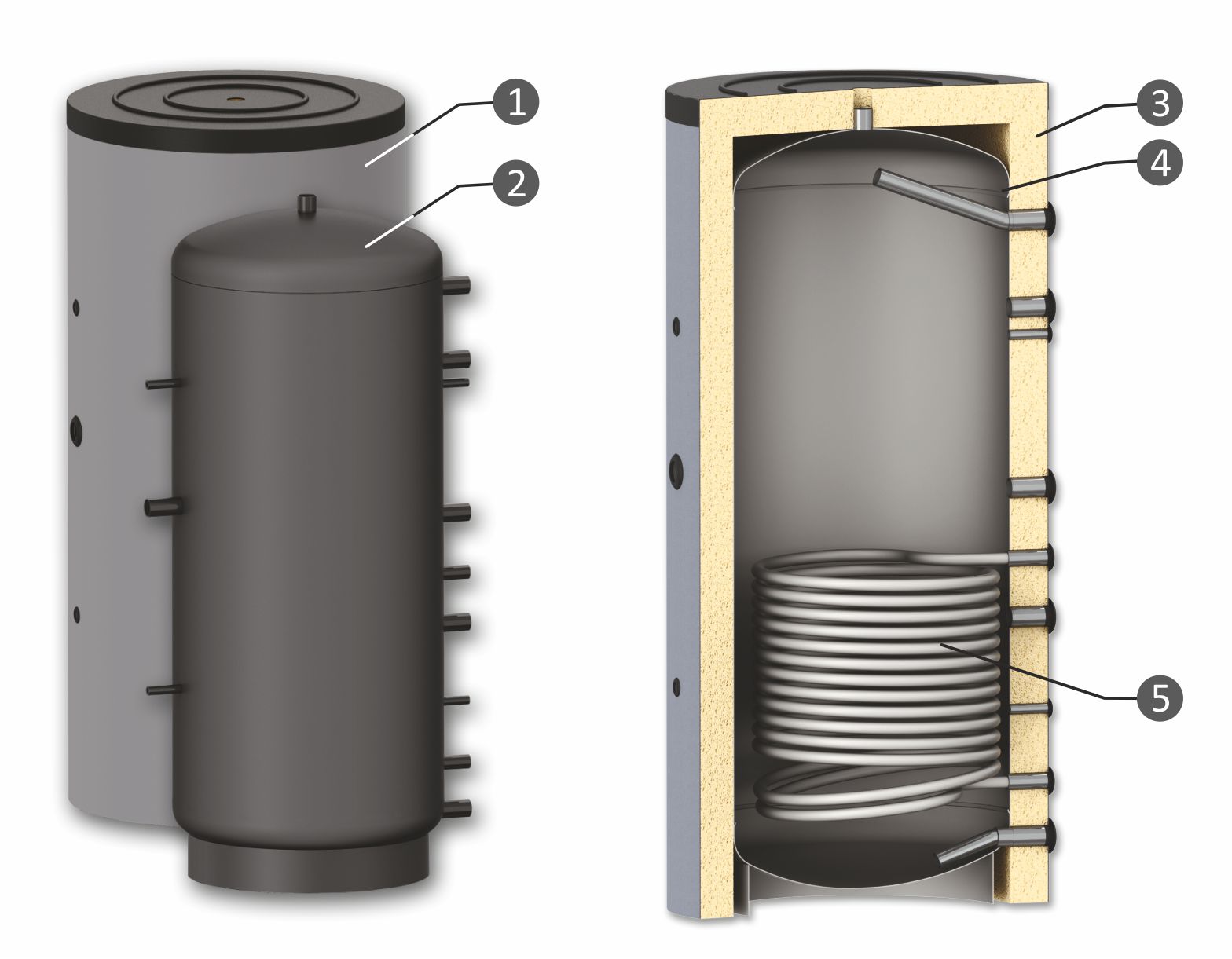

Elemendid
- Esteetilise välimusega PVC kest värviga RAL 9006
- Krunditud välimine pind
- Eemaldatav soojustus
- Madala süsinikusisaldusega terasest veepaak
- Alumine keere S1

Tehnilised andmed

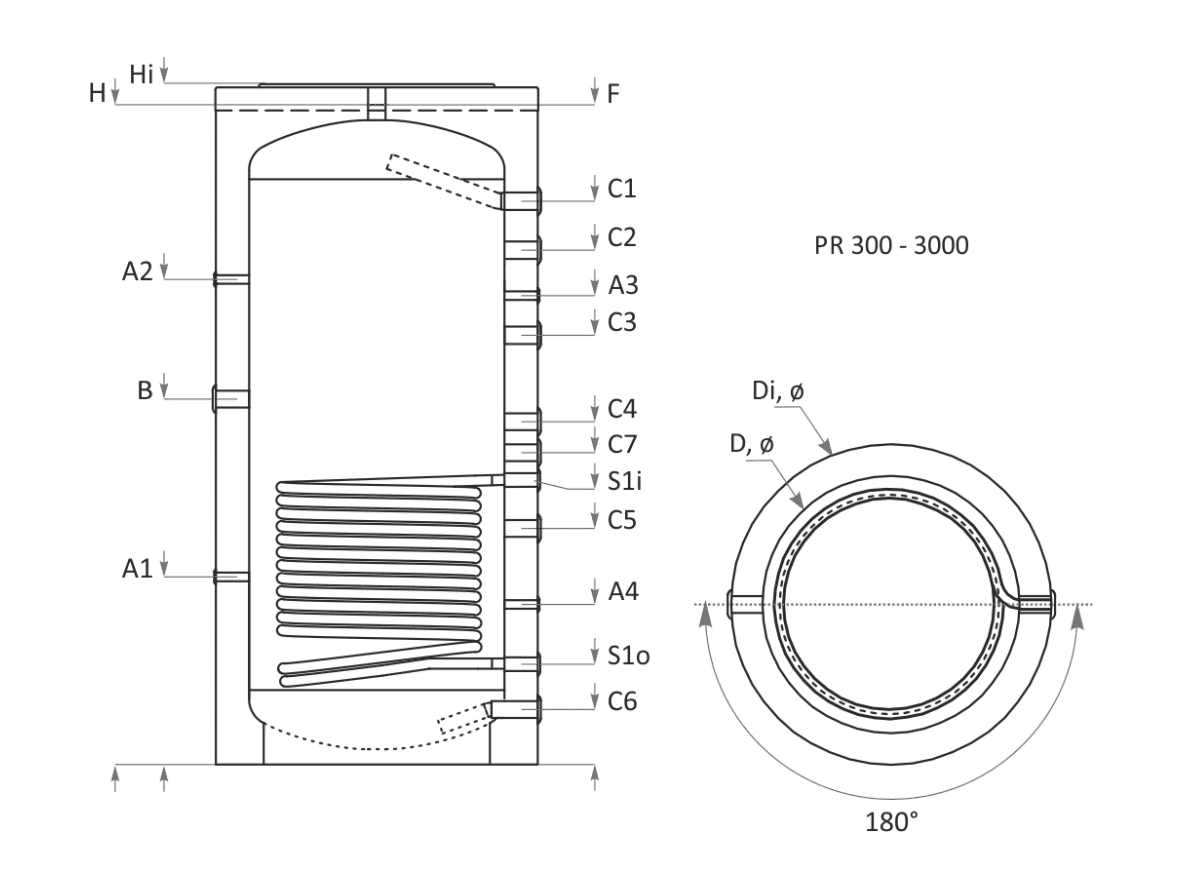

PARAMEETRID | MÕÕTÜHIKUD | PR 300 | PR 500 | PR 800 | PR 1000 | PR 1500 | PR 2000 | PR 2500 | PR 3000 | |
---|---|---|---|---|---|---|---|---|---|---|
Mahutavus | L | 300 | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 | |
Kõrgus ilma isolatsioonita / koos isolatsiooniga | H, Hi, mm | 1410/1460 | 1610/1660 | 1860/1910 | 2040/2090 | 2150/2220 | 2132/2182 | 2482/2532 | 2246/2296 | |
Kinnitus kõrgus | mm | 1430 | 1640 | 1900 | 2075 | 2220 | 2220 | 2542 | 2332 | |
Läbimõõt ilma isolatsioonita / koos isolatsiooniga | D, mm | Ø 650/750 | Ø 650/850 | Ø 790/990 | Ø 790/990 | Ø 1000/1200 | Ø 1200/1400 | Ø 1250/1450 | Ø 1400/1600 | |
Töörõhk/Maks. puhvrikoguse temperatuur | bar/°C | 3/95 | 3/95 | 3/95 | 3/95 | 3/95 | 3/95 | 3/95 | 3/95 | |
Töörõhk/Maks. mähise temperatuur | bar/°C | 16/110 | 16/110 | 16/110 | 16/110 | 16/110 | 16/110 | 16/110 | 16/110 | |
Soovitatav katla suurus, ühendatud puhvriga | kW | 6-10 | 10-17 | 15-27 | 18-33 | 27-50 | 36-67 | 46-84 | 55-100 | |
Kaal ilma isolatsioonita/koos isolatsiooniga | kg, kg i | 78/88 | 104/116 | 152/168 | 180/198 | 272/295 | 330/356 | 362/392 | 476/511 | |
Küttesüsteemi elemendi pesa | B, mm, Rp 11/2” | 760 | 790 | 920 | 1130 | 1130 | 1170 | 1170 | 1184 | |
Soojusvedaja C1 | mm, Rp11/2” | 1170 | 1370 | 1573 | 1742 | 1808 | 1775 | 2126 | 1797 | |
Soosimene vedaja C2 | mm, Rp11/2” | 1390 | 1520 | 1635 | ||||||
Soojusvedaja C3 | mm, Rp11/2” | 880 | 990 | 1305 | 1420 | 1474 | 2115 | |||
Soovimene vedaja C4 | mm, Rp11/2” | 770 | 880 | 980 | 1060 | 1085 | 1170 | 1420 | 1184 | |
Soovimene vedaja C5 | mm, Rp11/2” | 540 | 620 | 670 | 730 | 765 | 735 | 735 | 864 | |
Soojusvedaja C6 | mm, Rp11/2” | 150 | 150 | 170 | 170 | 235 | 230 | 230 | 344 | |
Soovimene vedaja C7 | mm | Rp1/2”/975 | Rp11/2”/1170 | |||||||
Sensori tükk A1 | mm, Rp1/2” | 410 | 410 | 570 | 580 | 875 | 920 | 920 | 910 | |
Sensori tükk A2 | mm, Rp1/2 ” | 1060 | 1120 | 1290 | 1500 | 1500 | 1645 | 1645 | 1660 | |
Sensori tükk A3 | mm, Rp1/2” | 1010 | 1120 | 1290 | 1450 | 1525 | 1625 | 1625 | 1590 | |
Sensori tükk A4 | mm, Rp1/2” | 420 | 460 | 465 | 495 | 520 | 500 | 500 | 610 | |
Õhu vent | F, mm, Rp11/2” | 1410 | 1610 | 1860 | 2040 | 2150 | 2132 | 2482 | 2246 | |
Mähise maht S1 | S1 L | 6,2 | 10,5 | 17,9 | 18,5 | 21 | 24,6 | 24,6 | 29,9 | |
Soojusülekande pindala S1 | S1 m2 | 1,0 | 1,7 | 2,9 | 3,0 | 3,4 | 4,0 | 4,0 | 4,9 | |
Sissetulek/Väljund alumine mähis S1 | S1i/S1o, mm, Rp1” | 660/260 | 770/250 | 820/310 | 880/310 | 895/375 | 980/380 | 980/380 | 1082/477 |
