Tarbeveeboiler soojuspumbaga süsteemidele SWP NL- ühe soojusvahetiga

Seade on väiksema läbimõõduga ning seda saab kasutada kitsastes tingimustes. Sobib päikesepõhise veeküte, ruumiküte ja soojuspumba süsteemide jaoks, kus on palju tarbijaid.

Energiasäästlikkus

Hea välimus

Lihtne paigaldus

Mugav ülevaatuseks

Lisaseadmed elektriküteks

Omadused

  • Kõrge efektiivsusega soojustus ja PVC materjalist välimine kest RAL 9006 värviga
  • Temperatuurianduri paigaldus erinevatesse kohtadesse.
  • Komplekne korrosioonikaitse, mis on teostatud titaankeraamika ja anoodkaitse abil.
  • Kõik keermed on sisemised.
  • Lihtne paigaldus.
  • Mugav inspekteerimisava.
  • Kõrge efektiivsusega soojust vahetav koonus, millel on suurem küttepind.
  • Valikuline komplekt elektrilise küttesüsteemi jaoks, nimivõimsusega 3kW, 4,5kW, 6kW või 7,5kW.

Suurused, liitrites:

200, 300, 400, 500

Energiasäästlikkus

  • Direktiiv 2010/30 /EL, määrus 812/2013:
  • Klass C – sõltuvalt veeküttekeha mahust

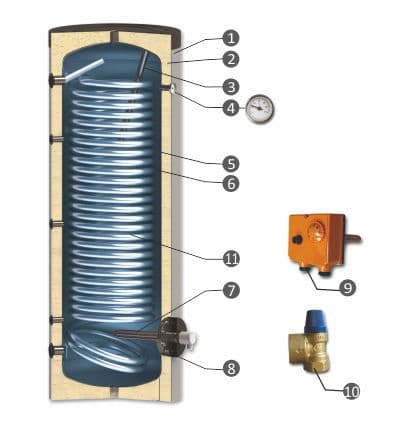

Elemendid

  1. Eseetilise välimusega PVC kate RAL 9006 värviga
  2. Kõrge efektiivsusega soojustus
  3. Termomeeter
  4. Anoodkaitse (DIN 4753-6)
  5. Madala süsinikusisaldusega terasest veetank
  6. Titaanemail (DIN 4753-3)
  7. Elektriline küttekeha
  8. Kattega kontrollava
  9. Termostaat integreeritud soojuskaitsega
  10. Turvaventiil, 8 bar
  11. Kõrge efektiivsusega soojusvaheti spiraal

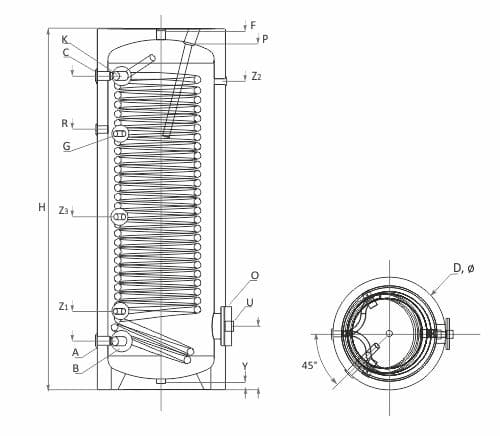

Tehnilised andmed

Parameetrid Mõõtühikud SWPN-L 300 SWPN-L 400 SWPN-L 500
Capacity L 300 400 500
Height mm 1695 1669 1895
Diameter D, mm Ø 610 Ø 710 Ø 710
Insulation 50 mm rigid PU 50 mm rigid PU 50 mm rigid PU
Working pressure / Max. temperature bar/°C 8/95 8/95 8/95
Test pressure bar 13 13 13
El. Heater (optional) kW 1 x (4.5) 1 x (6) 1 x (7.5)
Weight kg 131 175 196
Cold water inlet A, mm Rp1”/228 Rp11/4 “/260 Rp11/2” /250
Hot water outlet B, mm Rp1”/1476 Rp11/4 ”/1420 Rp11/2” /1643
Recirculation R, mm, Rp3/4” Rp3/4” /1224 Rp1”/1180 Rp1”/1392
Working pressure / Max. temperature of the coil S1 bar/°C 16/110 16/110 16/110
Test pressure coil S1 bar 25 25 25
Capacity coil S1 L 20.4 23.6 28.3
Heat exchange surface coil S1 3.3 3.9 4.6
Inlet/outlet lower coil S1 S1i/S1o, mm, Rp1” 1476/228 1390/260 1626/250
Continuous power DIN 4708; 10°C/80°C/45°C, S1 kW (m³/h) 90(2.21) 115(2.70) 130(3.19)
NL – a power coefficient at 60°C, S1 NL 60°C 11 14 18
Pressure loss Δp, S1 Δp, mbar 230 379 569
Inspection opening/Flange O, Ø, mm Ø110×180/298 Ø110×180/345 Ø110×180/345
Sleeve for Electric heater flange cover Uo, mm, Rp11/2” 298 345 345
Draining Y, mm, Rp1” 30 30 30
Anode P, mm, Rp11/4” 1695 1524 1750
Additional sensor sleeve Z1/Z2/Z3, mm, Rp1/2” 368/812/1204 420/695/1100 433/966/1372
Venting F, mm, Rp1” 1695 1669 1895
Sleeve for thermoregulator G, mm, Rp1/2” 1220 1176 1298
