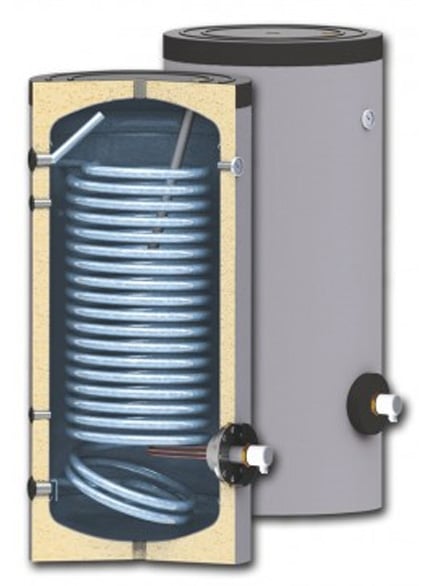

Tarbeveeboiler soojuspumbaga süsteemile SWPN
Suure soojusvaheti pindlaga seade sobib päikeseküttesüsteemidele, ruumide kütmiseks ja soojustagastussüsteemidele, kus on suur tarbijate arv.

Energiasäästlikkus

Hea välimus

Lihtne paigaldus

Mugav ülevaatuseks

Lisaseadmed elektriküteks
Omadused
- Kõrge efektiivsusega soojustus ja PVC kattega välimine kest RAL 9006 värvitoonis.
- Temperatuurianduri paigaldamise võimalus erinevatesse asukohtadesse.
- Mitmekülgsed korrosioonikaitsemeetmed, kasutades titaanemaili ja anoodkaitset.
- Kõik keermed on sisemised.
- Lihtne paigaldus.
- Mugav kontrollaugu avamine.
- Kõrge efektiivsusega soojusvaheti spiraal.
- Valikuline komplekt elektrilise kütte jaoks nimivõimsusega 3 kW, 4,5 kW, 6 kW või 7,5 kW.
Suurused, liitrites:
150, 200, 300, 400, 500
Energiasäästlikkus
- Direktiiv 2010/30 /EL, määrus 812/2013:
- Klass C – sõltuvalt veeboileri mahust

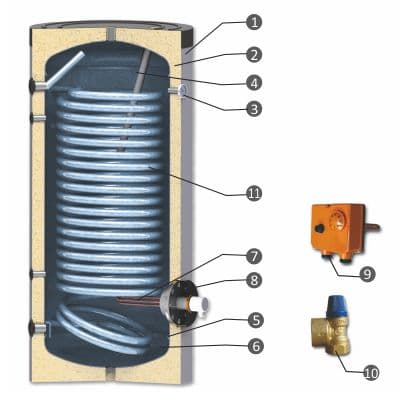

Elemendid
- Esteetilise välimusega PVC kattekiht RAL 9006 värviga
- Kõrge efektiivsusega soojustus
- Anoodkaitse (DIN 4753-6)
- Termomeeter
- Madala süsinikusisaldusega terasest veepaak
- Titaanemail (DIN 4753-3)
- Elektriline küttekeha
- Kattega kontrollava
- Integreeritud soojuskaitsega termostaat
- Turvaventiil, 8 bar
- Kõrge efektiivsusega soojusvaheti

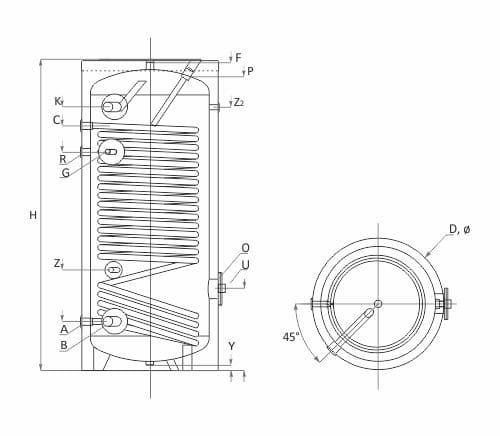

Tehnilised andmed

Parameeter | Mõõdud | SWPN 150 | SWPN 200 | SWPN 300 | SWPN 400 | SWPN 500 |
---|---|---|---|---|---|---|
Capacity (L) | 150 | 200 | 300 | 400 | 500 | |
Height (mm) | 1070 | 1340 | 1420 | 1470 | 1720 | |
Diameter (D, mm) | Ø 560 | Ø 560 | Ø 650 | Ø 750 | Ø 750 | |
Insulation | 50 mm rigid PU | 50 mm rigid PU | 50 mm rigid PU | 50 mm rigid PU | 50 mm rigid PU | |
Working pressure / Max. temperature (bar/°C) | 8/95 | 8/95 | 8/95 | 8/95 | 8/95 | |
Test pressure (bar) | 13 | 13 | 13 | 13 | 13 | |
El. Heater (optional) (kW) | 1 x (3) | 1 x (3) | 1 x (4.5) | 1 x (6) | 1 x (7.5) | |
Weight (kg) | 70 | 90 | 121 | 165 | 190 | |
Cold water inlet (A, mm) | Rp1”/182 | Rp1”/182 | Rp1”/215 | Rp11/4 “/270 | Rp11/2” /270 | |
Hot water outlet (B, mm) | Rp1”/895 | Rp1”/1160 | Rp1”/1182 | Rp11/4 ”/1240 | Rp11/2” /1453 | |
Recirculation (R, mm, Rp3/4”) | Rp3/4” /652 | Rp3/4” /922 | Rp3/4” /1007 | Rp1”/1105 | Rp1”/1206 | |
Working pressure / Max. temperature of the coil S1 (bar/°C) | 16/110 | 16/110 | 16/110 | 16/110 | 16/110 | |
Test pressure coil S1 (bar) | 25 | 25 | 25 | 25 | 25 | |
Capacity coil S1 (L) | 8,6 | 11,7 | 14,8 | 17,2 | 20 | |
Heat exchange surface coil S1 (m²) | 1,4 | 1,9 | 2,3 | 2,8 | 3,3 | |
Inlet/outlet lower coil S1 (S1i/ S1o, mm, Rp1”) | 872/182 | 1122/182 | 1155/215 | 1210/270 | 1350/270 | |
Continuous power DIN 4708; 10°C/80°C/45°C, S1 (kW (m³/h)) | 40.4(0.99) | 51(1.25) | 62(1.52) | 75(1.84) | 84(2.06) | |
NL – a power coefficient at 60°C, S1 | 6 | 8 | 20 | 27 | 34 | |
Pressure loss Δp, S1 (mbar) | 120 | 150 | 400 | 600 | 710 | |
Inspection opening/Flange (O, Ø, mm) | Ø110×180/309 | Ø110×180/309 | Ø110×180/320 | Ø110×180/450 | Ø110×180/450 | |
Sleeve for Electric heater flange cover (Uo, mm, Rp11/2”) | 309 | 309 | 320 | 450 | 450 | |
Draining (Y, mm, Rp1”) | 30 | 30 | 30 | 30 | 30 | |
Anode (P, mm, Rp11/4”) | 1070 | 1340 | 1410 | 1318 | 1568 | |
Additional sensor sleeve (Z1/Z2/Z3, mm, Rp1/2”) | 410/-/868 | 410/650/1138 | 430/700 /1170 | 565/720/1204 | 560/800/1453 | |
Venting (F, mm, Rp1”) | 1070 | 1340 | 1410 | 1460 | 1710 | |
Sleeve for thermoregulator (G, mm, Rp1/2”) | 697 | 967 | 1054 | 1054 | 1206 |
